Touche : les plans
Explications
Une touche est une planche de bois. C'est l élément contre lequel le guitariste presse les cordes avec ses doigts pour en faire varier la hauteur des notes. Les différentes notes y sont déterminées par des barrettes (appelées frettes) qui délimitent les cases.
Sur une guitare électrique, le nombre de cases sur la touche varie généralement de 21 à 24 selon le manche.

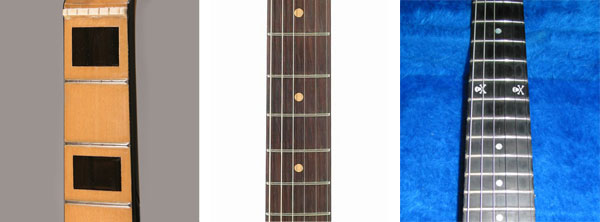

Les points situés sur la touche sont des repères de musique. La largeur de la touche varie selon le type de guitare, mais aussi selon le modèle de la guitare. Elle est généralement incurvée ou arrondie sur toute sa largeur.On peut réaliser la touche, d'abord sur le logiciel solidworks, afin de concevoir le plan de touche, puis nous la réaliserons sur le charlyrobot et enfin pour pouvoir placer les frettes nous ferons une fente avec une scie pour pouvoir les fixer.On utilise un bois dur qui a une résistance forte et qui ne s'use pas.

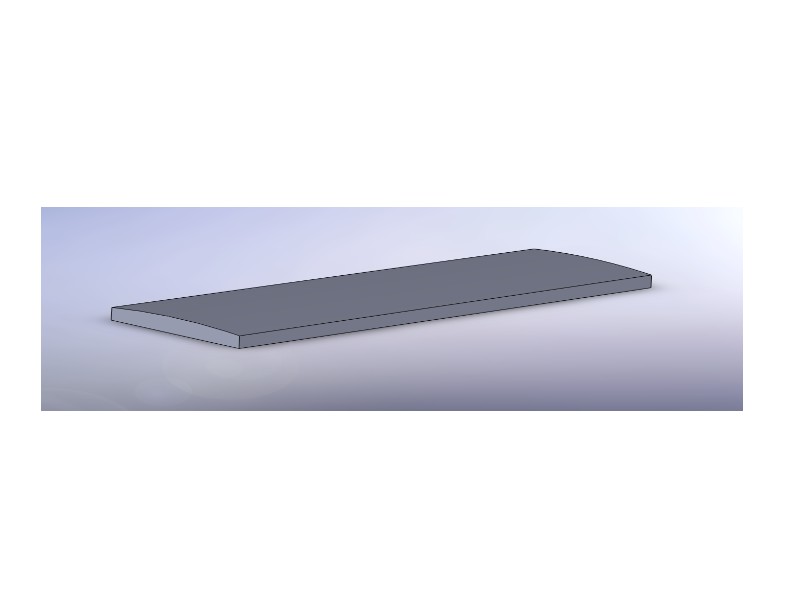

Photo de la touche sur Solidworks
Démarche : on est allé sur Solidworks pour faire notre croquis, après nous somme allé sur Charly Graal pour pouvoir usiner sur charly robot. La mesure de la touche était imposée mais pour la mesure de l'arrondi nous somme allé faire des recherches sur internet.
Plans sur logiciel
Pour pouvoir faire la touche on a commencé à faire un dessin sur le logiciel Solidworks, après on a allé chercher le rayon de la touche (parti courbée). Une fois avoir passé les contours du dessin sur le logiciel Solidworks, on a mis le dessin en 3D et agrandi le dessin 4 fois. Nous avons mis le dessin sur le logiciel Charly Graal pour pouvoir le faire sur Charlie robot.
Plan sur Solidworks
Plan sur Charlygraal

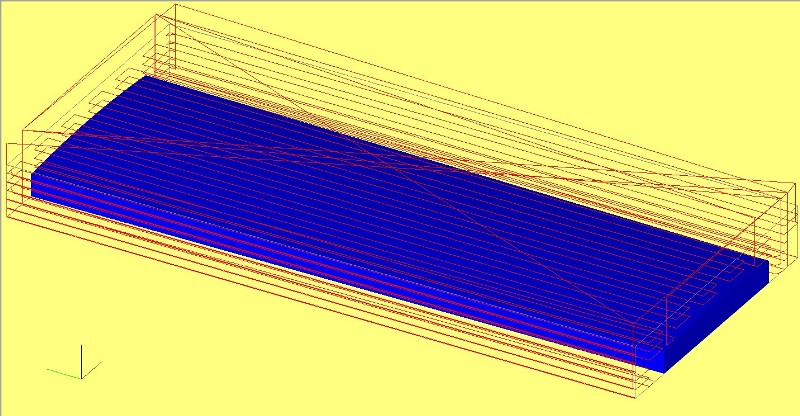

Ebauche

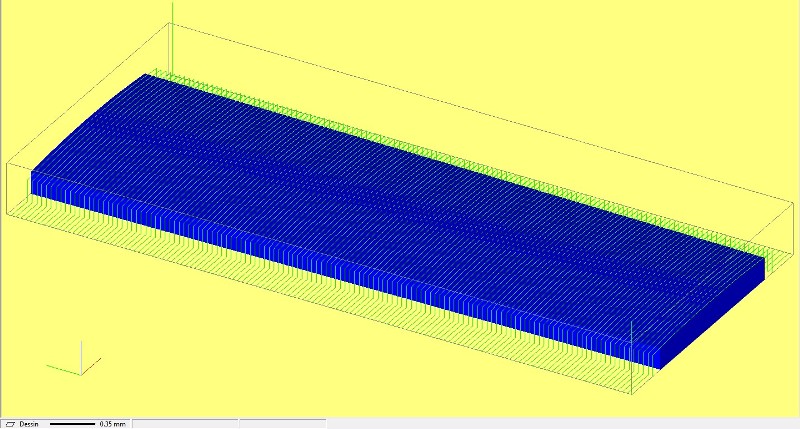

Finition
